便裝式模塊20W-70W

在線咨詢全國熱線
189-0339-0754

產品特點
■ 4倍寬輸入電壓范圍，單雙路輸出
■典型轉換效率87%
■200KHz 工作頻率
■內置輸入濾波器

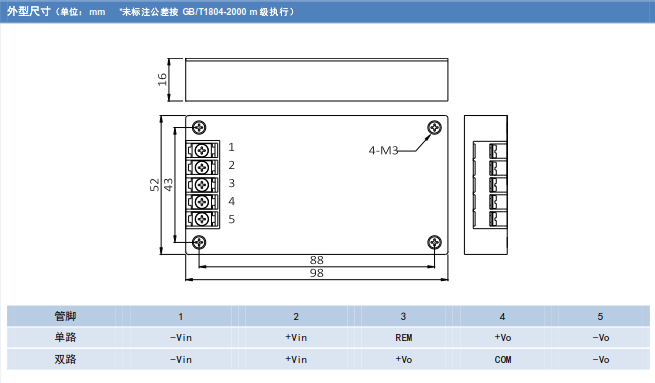

■尺寸：98*52*16（mm）

典型應用
■ 定向定位、衛星導航設備
■ 鐵路機車、通訊裝置、發射裝置、車載移動

入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱18V	9	18	36	Vdc
	標稱36V	18	36	80
	標稱48V	36	48	72
	標稱110V	70	110	140
遙控特性（正邏輯）	關斷時輸入電流			10	mA	注 1
	低電平	0		0.4	V
	高電平	1.5		5.0	V
遙控特性（負邏輯，尾綴/P）	關斷時輸入電流			10	mA	注 2
	低電平	0		0.4	V
	高電平	1.5		5.0	V
輸入反射紋波電流	滿載，標稱輸入電壓		10%	15%	Ionom	峰峰值

注1：邏輯參考地-Vin，低電平關斷，高電平或懸空工作。注2: 邏輯參考地-Vin，低電平工作，高電平或懸空關斷。

輸出特性	條件		最小	典型	最大	單位	備注
輸出電壓精度	Vo1			±0.5%	±1.0%	Vonom
輸出電壓精度	Vo2			±2.0%	±3.0%	Vonom
源效應	滿載，輸入低端～高端				±0.3%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載				±0.5%	Vonom
啟動時間	輸入低端～高端				10	ms
輸出紋波與噪聲	20MHz BW,滿載，標稱輸入電壓	Vo≤5V			150	mV	同軸電纜測試法峰峰值
		Vo≥24V			250
		其它			200
輸出短路保護	恒流型，自恢復
溫度系數	滿載，標稱輸入電壓				±0.02%	℃

一般特性	條件		最小	典型	最大	單位	備注
隔離電壓	輸入、輸出及外殼之間		500			Vdc
隔離電阻	輸入、輸出及外殼之間			500		MΩ
MTBF	MIL-HDBK-217(25℃)				200000	h
工作殼溫	自由空氣對流，不降額	工業級	-25		85	℃	滿載
		軍品級	-40		95	℃
		航天級	-55		105	℃
工作環境溫度	自由空氣對流，不降額	工業級	-25		55	℃	滿載
		軍品級	-40		70	℃
		航天級	-55		85	℃
存儲溫度		工業級	-40		105	℃
		軍品級	-50		125	℃
		航天級	-60		125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃

型號	輸入電壓范圍（V）	標稱輸入電壓（V）	標稱輸出電壓（V）	標稱輸出電流（A）	輸出功率（W）	效率（%）
ZXD50EA-□S3.3	9～36 18～80 36～72 70～140	18 36 48 110	3.3	15.15	50	79
ZXD50EA-□S05			5	10.00	50	82
ZXD50EA-□S12			12	4.17	50	87
ZXD50EA-□S15			15	3.33	50	85
ZXD50EA-□S18			18	2.78	50	85
ZXD50EA-□S24			24	2.08	50	87
ZXD50EA-□S28			28	1.79	50	87
ZXD100EA-□S3.3			3.3	30	100	79
ZXD100EA-□S05			5	20	100	82
ZXD100EA-□S09			9	11	100	85
ZXD100EA-□S12			12	8.3	100	85
ZXD100EA-□S15			15	6.6	100	87
ZXD100EA-□S24			24	4.1	100	85
ZXD100EA-□S28			28	3.5	100	86
ZXD100EA-□S48			48	2.0	100	87
ZXD30EA-□S3.3			3.3	5.0	30	79
ZXD30EA-□S05			5	6.0	30	82
ZXD30EA-□S12			12	2.5	30	82
ZXD30EA-□S15			15	2.0	30	85
ZXD30EA-□S18			18	1.6	30	86

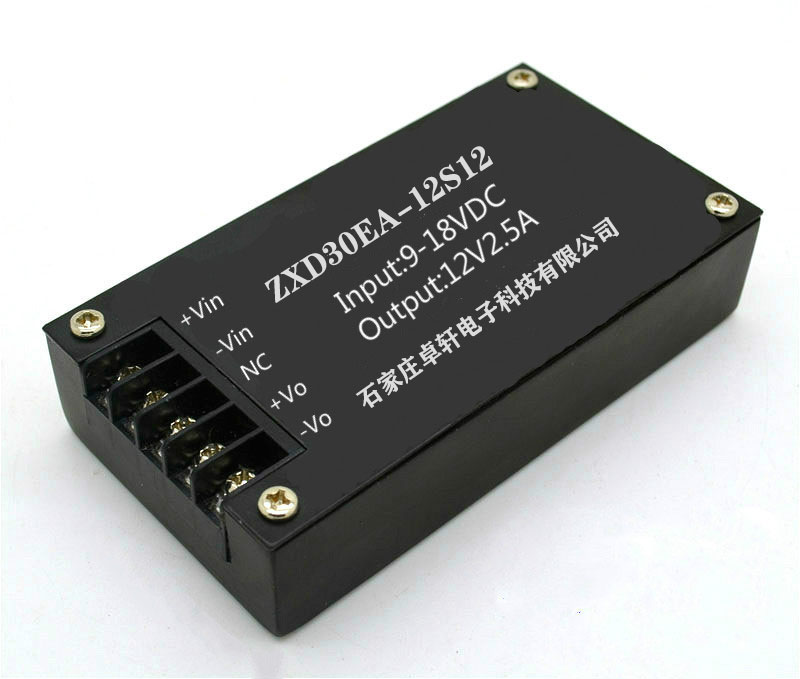

ZXD30EA-□S24			24	1.25	30	87
ZXD30EA-□S48			48	0.625	30	85
ZXD50EA-□D05			±5	±5	50	83
ZXD50EA-□D12			±12	±2	50	85
ZXD50EA-□D24			±24	±1	50	85
ZXD50EA-□D48			±48	±0.5	50	87
