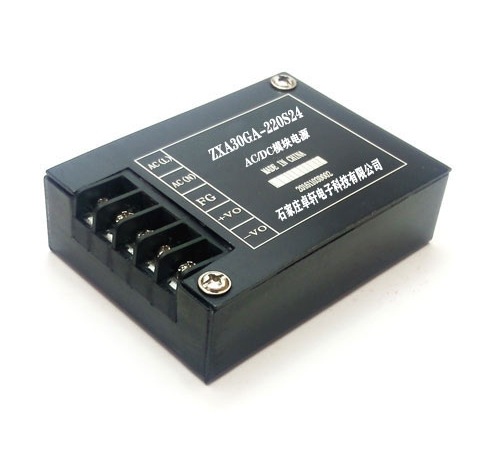

便裝式模塊電源10W-30W

在線咨詢全國熱線
189-0339-0754

產品特點
■寬輸入電壓范圍，單、雙、叁路輸出
■ 典型轉換效率88%
■ 200KHz 工作頻率
■ 內置輸入濾波器
■尺寸：70*52*16（mm）

典型應用
  ■ 工業儀表、數字電路、電子設備
  ■ 衛星導航、遙感遙測、地面通訊、便攜設備

項目			技術參數			條件或標準
輸入特性			最小值	額定值	最大值
	輸入電壓范圍（ Vdc）		18	24	40
輸出特性	輸出電壓（Vdc）	Vo	11.88	12.00	12.12
	輸出電流（A）	Vo	--	1.6A	--
	輸出短路保護		自恢復			額定輸入
	過流保護		＞110%
	電壓精度		±1%Vo
	紋波噪聲		＜1%Vo			20MHz BW
	溫度系數		<+0.2%℃
	電壓調整率		<+0.2%
	負載調整率		<+0.5%			10%～100%負載變化
	動態響應		400us
	溫度變化率		<+0.02%
	效率		≥85%
	遙控功能		低電平關斷，高電平開啟。			可選裝
	REM與 –Vin(參考地)相連，遙控關斷，要求VREM 小于0.4V；REM懸空或與+Vin相連，模塊工作，要求VREM大于1V。
	過溫保護		有			90℃ 降溫自恢復
	工作頻率		200KHZ
工作環 境	工作殼溫		-40℃～+70℃			軍用級(型號尾椎加J)
			-25℃～+60℃			工業級
	儲存溫度		-55℃～+105℃
	工作濕度		10%RH～90%RH
	儲存濕度		5%RH～95%RH
安全性能	隔離耐壓		1000Vdc、持續時間1min（漏電流≤5mA）			輸入對輸出
			1000Vdc、持續時間1min（漏電流≤5mA）			輸入對外殼
			500Vdc、持續時間1min			輸出對外殼
	絕緣電阻		≥500MΩ

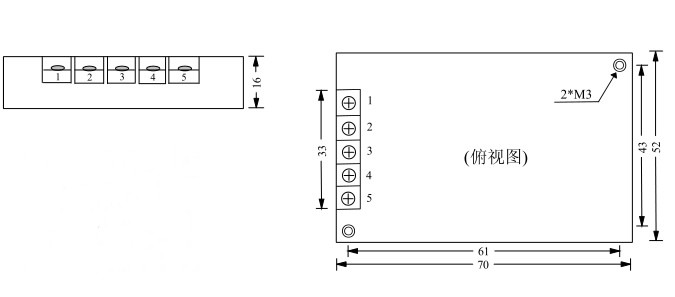

其它	外形尺寸( mm)		70×52×16（具體見附圖）
	冷卻方式		傳導散熱
	安裝方式		端子接線式
	重量		0.13kg
